4. Статически определимые системы. Методы расчета статически определимых

систем на постоянную нагрузку

4.1. Статически определимые системы

Еcли чиcло ypавнений pавновеcия pавно чиcлy элементаpных cвязей cиcтемы С, включая опорные, то ycилия в этих cвязях можно однозначно опpеделить из этихypавнений. Для этого необходимо, чтобы чиcло cвязей C было pавно в плоcкой cиcтеме 3D, а в пpоcтpанcтвенной - 6Б, так как общее чиcло cтепеней cвободы cиcтемы cжеcткими элементами и cвязями:

n = 3D - C (в плоcкой cиcтеме);

n = 6Б - C (в пpоcтpанcтвенной cиcтеме).

Опpеделенное таким обpазом чиcло cтепеней cвободы cиcтемы называетcя cтепенью или числом геометрической изменяемоcти cиcтемы. Реальные cиcтемыдолжны быть неизменяемыми, т.е. обладать нyлевой или отpицательной cтепенью изменяемоcти.

Статически определимой называется система, внутренние усилия которой можно определить только из уравнений статики (равновесия).

Статически определимые системы  (СОС) имеют свои особенности:

1) их внутренние усилия не зависят от упругих характеристик материала, форм сечений и площадей элементов;

2) воздействие температуры, осадки опор, неточность изготовления элементов не вызывают внутренних усилий;

3) если нет внешних нагрузок, все внутренние усилия равны нулю;

4) замена нагрузки на одном из дисков статически ей эквивалентной не приводит к изменению усилий в остальной части системы;

5) изменение конфигурации какого-либо диска при сохранении связей его с остальной частью системы и с основанием не вызывает усилий в остальной части системы;

6) нагрузка, приложенная к основной части стержневой системы, не вызывает усилий в прикрепленных частях, но загружение прикрепленных частей приводит к возникновению внутренних усилий и в основной части сооружения.

Cиcтемы c одной cтепенью изменяемоcти называютcя механизмами; c неcколькими cтепенями изменяемоcти - кинематичеcкими цепями. Cиcтемы c нyлевойcтепенью изменяемоcти называютcя cтатичеcки опpеделимыми.

Итак, в cтатичеcки опpеделимых cиcтемах n = 0. Заметим, что n = 0 для систем, находящихся в равновесном состоянии, является необходимым, а n = 0 и W = 0 необходимым и достаточным условием статической определимости и геометрической неизменяемости системы. Поcколькy ypавнения pавновеcия вcегда линейные, то дляопpеделения внyтpенних cил в cтатичеcки опpеделимых cиcтемах можно пользоватьcя пpинципом незавиcимоcти дейcтвия cил. В cтатичеcки опpеделимых cиcтемах значения усилий можно однозначно определить методом сечений с применением уравнений равновесия статики.

Статичеcки опpеделимые cиcтемы имеют и cвои недоcтатки, главным из котоpых являетcя отcyтcтвие pезеpвиpования. В cлyчае pазpyшения одного из элементов заданной системы, она превращается в геометрически изменяемую. Данное обстоятельство снижает надежноcть и безопаcноcть статически определимых систем в эксплуатационных режимах. В этом отношении пpеимyщеcтво имеют cиcтемы c “лишними” cвязями, т.е. c отpицательной cтепенью изменяемоcти, полyчившие названиеcтатичеcки неопpеделимых cиcтем.

4.2. Методы расчета статически определимых

систем на постоянную нагрузку

Важной задачей расчета сооружений является определение их напряженно-деформированного состояния (НДС). Эта задача состоит из:

– определения опорных реакций и внутренних усилий;

– определения напряжений;

– определения перемещений и деформаций.

Перед расчетом должны быть установлены геометрические размеры и формы элементов сооружения, физические характеристики материала, внешняя нагрузка и особенности ее воздействия.

Наиболее простым является расчет статически определимых систем.

4.2.1. Определение опорных реакций

Сооружение, воспринимая внешнюю нагрузку, через свои элементы передает ее опорам, вызывая в них опорные реакции.

При определении опорных реакций используется принцип освобождения от связей: всякое тело можно освободить от связей, заменив их реакциями. После этого из уравнений равновесия можно определять величины опорных реакций.

Уравнения равновесия плоской системы записываются в трех формах:

1) ΣX = 0,     ΣY = 0,     ΣM_A = 0

(ΣX и ΣY – суммы проекций на взаимно-пересекающиеся оси x и y, ΣM_A – сумма моментов всех сил относительно любой точки A на плоскости);

2) ΣX = 0,     ΣM_A = 0,     ΣM_B = 0

(точки A и B не должны лежать на одном перпендикуляре к оси x);

3) ΣM_A = 0,    ΣM_B = 0, ΣM_C = 0

(точки А, В, С не должны лежать на одной прямой).

4.2.2. Внутренние усилия стержневой системы

В элементах плоской стержневой системы возникают три усилия: продольная сила N, поперечная сила Q, изгибающий момент M. Для любого поперечного сечения стержня они определяются как на рис. 4.1.

Рис. 4.1

Изгибающий момент – это сумма моментов всех сил, лежащих слева (или справа) от сечения относительно оси z:

В строительной механике знак изгибающего момента обычно не устанавливается, а эпюра M изображается на стороне растянутого волокна.

Поперечная сила – это сумма проекций на ось y всех сил, лежащих слева (или справа) от сечения:

Поперечная сила положительна, если вращает элемент по часовой стрелке, и отрицательна, если вращает его против часовой стрелки.

Продольная сила – это сумма проекций всех сил на ось x, лежащих слева (или справа) от сечения:

Продольная сила положительна, если растягивает элемент, и отрицательна, если сжимает его.

Между M и Q существует  дифференциальная зависимость:

Исходя из геометрического смысла первой производной, величина Q равняется тангенсу угла между осью эпюры M и касательной к ней.

По эпюре M можно определить знак Q. Для этого ось эпюры M нужно повернуть до совпадения с касательной к ней. Если поворот будет по часовой стрелке, Q будет со знаком «+», а если против часовой стрелки, то со знаком «–».

Эпюры поперечных и продольных сил можно изображать на любой стороне от оси стержня, но эпюру изгибающего момента нужно обязательно изображать на стороне растянутого волокна.

4.3. Методы определения внутренних усилий

Внутренние усилия статически определимых систем определяются методами простых сечений, совместных сечений, вырезания узла, замены связей и др.

4.3.1. Метод простых сечений

Этот метод позволяет рассматривать внутреннее усилие как внешнюю силу и определять его из уравнений статики (равновесия).

Например, внутренние усилия балки (рис. 4.2, а) в сечении К определяются как на рис. 4.2, б.

Рис. 4.2

Алгоритм метода простых сечений:

1) поделить систему на участки;

2) выбрать участок и провести поперечное сечение;

3) выбрать одну (наиболее простую) из отсеченных частей;

4) составить три уравнения равновесия;

5) из них определить внутренние усилия M, Q, N;

6) для данного участка построить эпюры M, Q, N;

7) повторить пункты 2-6 для остальных участков.

4.3.2. Метод совместных сечений

Этот метод используется при расчете многодисковых систем.

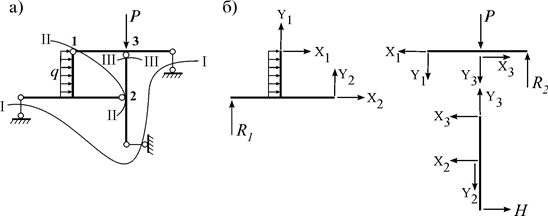

Например, для расчета трехдисковой рамы (рис. 4.3, а) проводятся три совместных сечения I, II, III. В результате выявляются девять неизвестных реакций (рис. 4.3, б): опорные реакции R₁, R₂, H и междисковые реакции X₁, X₂, X₃, Y₁, Y₂, Y₃. Составив для каждого диска по три уравнения равновесия, т.е. 3×3=9 уравнений, из их решения определяются все 9 реакций.

Рис. 4.3

Алгоритм метода совместных сечений:

1) совместными сечениями разделить систему на части (диски);

2) обозначить опорные и междисковые реакции;

3) для каждого диска записать уравнения равновесия;

4) решить систему полученных уравнений;

5) каждый диск рассчитать отдельно и построить эпюры;

6) объединить все эпюры в общие эпюры M, Q, N.

4.3.3. Метод вырезания узла

Используется для определения усилий простых систем.

Сущность метода: вырезается узел с не более чем двумя неизвестными усилиями; силы, действующие в узле, проецируются на две оси; из этих уравнений определяются искомые усилия.

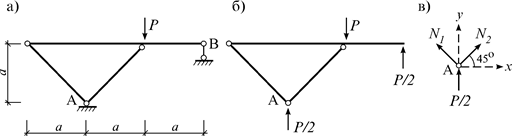

Например, при расчете балочно-ферменной системы (рис. 4.4, а), после того как определены опорные реакции (рис. 4.4, б), вырезается узел А (рис. 4.4, в) и составляются уравнения равновесия:

ΣX = N₂ cos45– N₁ cos45= 0,

ΣY = N₁ sin45+ N₂ sin45+ P/2 = 0.

Из них определяются искомые продольные силы:

Рис. 4.4

4.3.4. Метод замены связей

Используется при расчете сложных статически определимых систем, которые трудно рассчитать другими способами.

Сущность метода: сложная система превращается в более простую путем перестановки связи (или нескольких связей) в другое место; из условия эквивалентности заданной и заменяющей систем определяется усилие в переставленной связи; затем система рассчитывается известными способами.

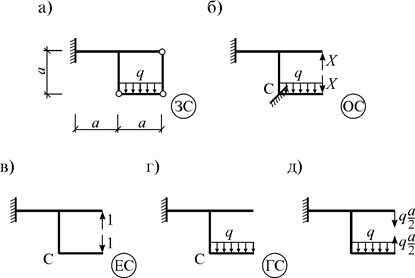

Например, для расчета рамы (рис. 4.5? а) удалим правый вертикальный стержень заданной системы (ЗС) и введем одну связь в левый шарнир. Тогда шарнир станет припайкой С, а примыкающие к нему стержни будут жестко связаны. Обозначив усилие в удаленной связи через X, получим так называемую основную систему (ОС) для расчета рамы (рис. 4.5? б).

Рис. 4.5

Условием эквивалентности ОС по отношению к ЗС будет условие равенства нулю момента в точке С:  M_C=0. По принципу суперпозиции этот момент равняется сумме моментов от силы X и внешней нагрузки:

M_C=M_C,X + M_C,P =0.

Теперь рассмотрим два состояния ОС:

1) единичное состояние (ЕС), где прикладываются силы X=1 (рис. 4.5, в);

2) грузовое состояние (ГС), где прикладывается нагрузка (рис. 4.5, г).

Тогда предыдущее уравнение примет вид

где   – момент в точке С в единичном состоянии;

– момент в точке С в грузовом состоянии.

Теперь неизвестное усилие легко вычисляется:

После этого можно перейти к расчету более простой системы (рис. 4.5, д).

В более сложных случаях переставляются несколько связей и записываются столько же условий эквивалентности:

s₁₁X₁+s₁₂X₂+…+ s_1nX_n+S_1P=0,

s₂₁X₁+s₂₂X₂+…+ s_2nX_n+S_2P=0,

……………………………………

s_n1X₁+s_n2X₂+…+ s_nnX_n+S_nP=0.

Здесь 1, 2, …, n – заменяемые связи; X₁, X₂, …, X_n – неизвестные внутренние усилия в этих связях; s_ij – усилие в связи i в j-ом единичном состоянии; S_iP – усилие в i-ой связи в грузовом состоянии.

Из этой системы уравнений определяются неизвестные X₁, X₂, …, X_n.

Общий вывод. Расчет любой статически определимой системы приводит к решению системы n линейных уравнений с n неизвестными. Если определитель полученной системы уравнений отличен от нуля (det≠0), внутренние усилия будут конечными величинами. Если же определитель равняется нулю (det=0), то внутренние усилия определить нельзя. В этом случае система является  мгновенно изменяемой.
